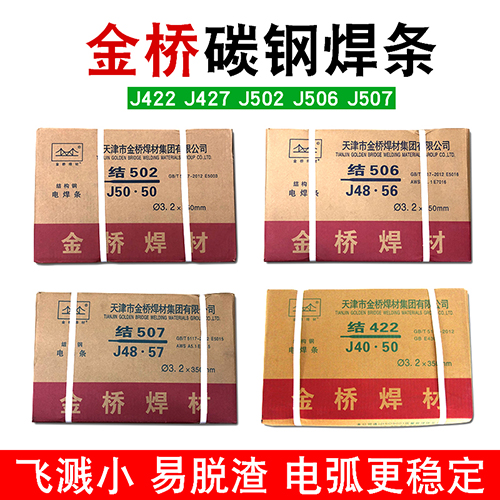

J506碳钢焊条E7016低合金钢焊条
GB/T 5117 E5016 AWS A5.1 E7016 ISO 2560-B-E 49 16 A
用途：
特性:
适用于碳钢和低合金钢结构的焊接，如16Mn、09Mn2Si和船舶用A、B、D、E级钢等。
低氢钾型药皮的碳钢焊条，具有良好的焊接工艺性能，电弧稳定，飞溅少，易脱渣，熔敷金属具有优良的力学性能和抗裂性能。
电源极性:
交流、直流反接（AC、DC+），推荐使用直流反接。
熔敷金属化学成分（%）
| 试验项目 | C | Mn | Si | P | S | Ni | Cr | Mo | V |
| GB/T标准 | ≤0.15 | ≤1.60 | ≤0.75 | ≤0.035 | ≤0.035 | ≤0.30 | ≤0.20 | ≤0.30 | ≤0.08 |
| 例值 | 0.080 | 1.05 | 0.51 | 0.020 | 0.012 | 0.012 | 0.030 | 0.007 | 0.016 |
熔敷金属力学性能
| 试验项目 | Rm(MPa) | ReL(MPa) | A(%) | KV2(J)-30℃ |
| GB/T标准 | ≥490 | ≥400 | ≥20 | ≥27 |
| 例值 | 545 | 440 | 30 | 169 |
焊接位置
|
|
|
|
|
参考电流
|
焊条规格(mm) |
Φ2.5 |
Φ3.2 |
Φ4.0 |
Φ5.0 |
|
|
焊接电流(A) |
平焊、横焊 |
70～100 |
90～140 |
130～180 |
170～230 |
|
立焊、仰焊 |
60～90 |
90～120 |
130～160 |
-- |
|
1.烘干要求：焊前焊条须经350℃保温1h，随烘随用。
2.焊接时采用短弧操作，以窄焊道为宜。
