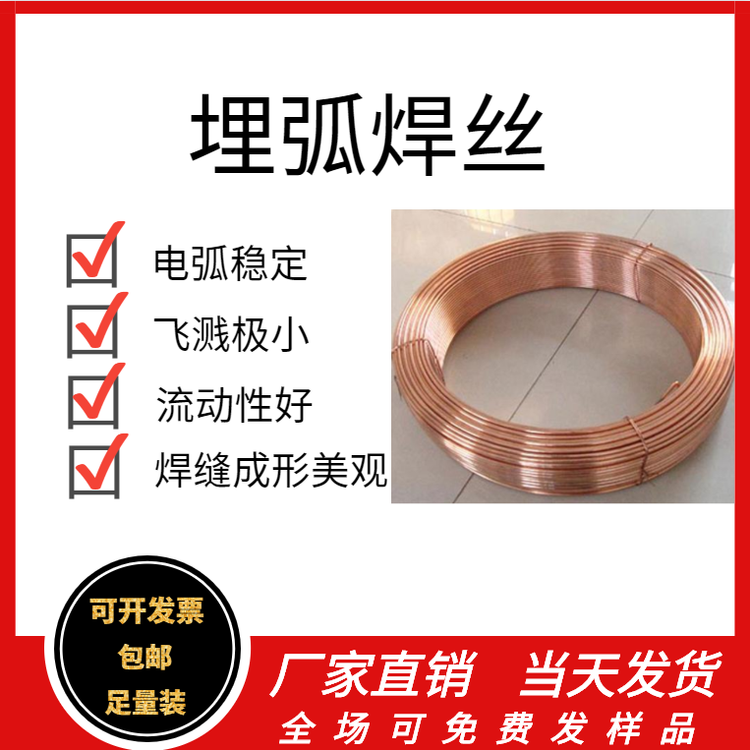

JQ·EH14埋弧焊丝
AWS A5.17 EH14
焊丝化学成分（%）
| 试验项目 | C | Mn | Si | P | S | Cu |
| AWS标准 | 0.10～0.20 | 1.70～2.20 | ≤0.10 | ≤0.030 | ≤0.030 | ≤0.35 |
| 例值 | 0.12 | 1.89 | 0.042 | 0.019 | 0.008 | 0.10 |
熔敷金属力学性能
|
项目配合焊丝
|
Rm （MPa） |
ReL/Rp0.2 （MPa） |
A （%） |
KV2 （J） -40℃ |
|
|
JQ·SJ101 |
AWS标准 |
490～660 |
≥400 |
≥22.0 |
≥27 |
|
|
例值 |
558 |
421 |
29.5 |
110 |
|
JQ·SJ102 |
保证值 |
550～740 |
≥460 |
≥20.0 |
≥47 |
|
|
例值 |
588 |
478 |
29.0 |
120 |
焊接位置
|
|
参考电流
| 焊丝规格（mm） | Φ2.5 | Φ3.2 | Φ4.0 | Φ5.0 |
| 焊接电流（A） | 350～500 | 400～550 | 470～600 | 550～650 |
